SDH 多業務傳輸設備
IDM MSTP155-63多業務傳輸平臺是STM-1級別的同步數字序列（SDH）光傳輸設備，可支持A、B兩個155.52Mb/s的群路光接口，63個E1接口，4個物理隔離的2*2.048Mbps帶寬的以太網，2路V.35/V.11接口。IDM MSTP155-63可作為上下電路復用器（ADM設備），作為傳輸網絡節點，提供63路E1的上下復用；IDM MSTP155-63也可作為終端復用器（TM設備），作為交換機的光傳輸模塊運用。設備簡潔完善的網管功能可以對該系列設備進行配置、故障查詢、數據統計，實時監控網絡運行狀況.
產品特性
19英寸1U標準機箱結構，易于安裝； 技術性能完全符合ITU-T和國內SDH規范； VC-12全交叉連接和通道保護功能； 兩個STM-1光接口，可提供1+1通道保護功能； 采用高密度連接器物理接口，最大可支持63個E1； 2路N×64K（N=0-31）的V.35/V.11通道； 可提供4路N×E1帶寬捆綁且物理隔離以太網； E1、以太網、V.35數據業務可選配； 支持點對點、鏈形、環形組網方式，也可與集中型MSTP系統聯合組網； 符合ITU-T G.813 標準，完全滿足定時精度、牽入牽出、噪聲產生、噪聲容限、轉移特性、長短期相位響應（保持模式）等方面的要求； 具有完善的網管功能，可在線實時監控；技術規格
光接口
|
接口類型
|
FC(可定制SC等)
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
收/發波長
|
1310nm/1550nm
|
|
|
發光功率
|
-15~-8dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。
|
||
E1接口
|
碼速率
|
2048Kbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/31
|
信令
|
隨路信令
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
N×2.048Mbps（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
N×64Kbps（N=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤50W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
440×230×45(mm)
|

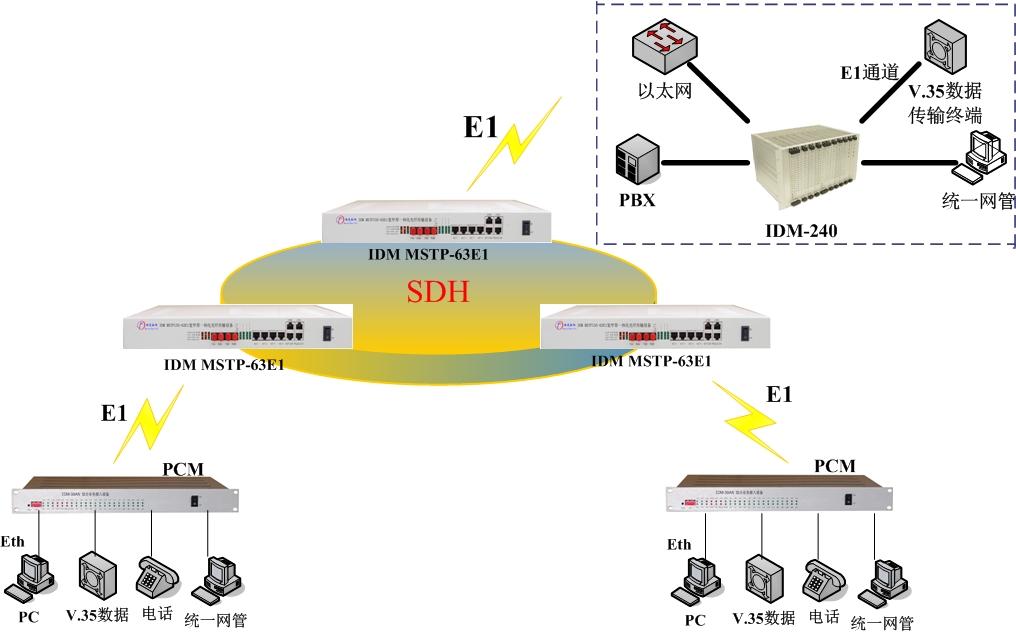

應用示例
