隨著社會工業化程度的提高，各個領域?qū)﹄娏Φ囊蕾囆砸苍絹碓綇姡�可以說電力關乎國計民生。可靠的電力供應保證對國家的發展至關重要，這也對電力調度系統提出了更加嚴格的要求，需要接入到電力調度網絡的通信設備能夠在有限的網絡資源中可靠地傳輸視頻、音頻及數據等各種業務，并且能夠?qū)崿F(xiàn)強有力的線路保護功能。據此，北京瑞光數碼科技有限公司自主研發了IDM 120AM綜合業務交叉復用設備，該設備向用戶提供2組物理隔離的以太網業務，多臺設備可以通過公安系統的SDH網絡資源組成1＋1光保護環網，同時也可以組成以太網環，向用戶提供以太網環網保護。這樣就形成了以太網環網保護和SDH環網保護的雙重保護，有力保證了通信網絡內各項業務的可靠傳輸。

電力調度系統中傳輸?shù)臉I(yè)務主要是視頻、電話、以太網及其他類型的數據業務，對通信系統的要求主要有以下特點：

Ø         系統應急性強：系統能夠?qū)⒁曨l、電話等各種業務及時地傳輸?shù)秸{(diào)度中心，系統能夠?qū)⒏鞣N數據準確、及時地上報；

Ø         網絡擴容能力強：能夠為未來通信業務的擴展預留通道；

Ø         運行穩定性強：組網設備具有“多重保護”方式，能夠大大提高通信系統的穩定可靠性，降低故障發生率；

Ø         有效節省投資：組成的網絡通信系統能夠在一對光纖上實現所有業務的傳輸和接入，充分提高資源的利用率，降低系統的維護成本，有效提高工程人員的工作效率和社會效益。

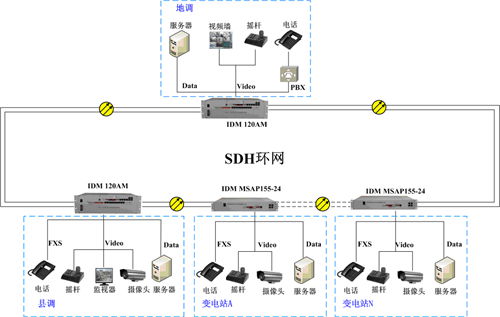

圖2-1 電力環網多業務傳輸示意圖

上圖所示方案有以下特點：

Ø         SDH光保護倒換：IDM 120AM設備及IDM MSAP155-24設備通過光纖連接組成1+1光保護環網，在光路出現異常時系統會在極短的時間內進行光保護倒換，實現各種業務的不間斷傳輸；

Ø         業務傳輸能力強：IDM 120AM設備及IDM MSAP155-24設備可以向用戶提供語音業務、視頻業務、V.24數據、V.35數據及n×64K數據等多種類型的業務，滿足電力通信系統中多種業務的傳輸需要；

Ø         業務配置靈活：IDM 120AM設備及IDM MSAP155-24設備可以傳輸語音、視頻及數據等多種業務，用戶可以根據實際需要對設備進行靈活配置；

Ø         視頻監控：根據實際業務需要，可選配視頻接入盤，采用MPEG-4/H.264視頻壓縮技術，傳輸時延小，實現了視音頻在E1實時傳輸，然后經映射、復用、交叉至STM-1的VC-12中，實現視頻在STM-1中傳輸；

Ø         統一網管：系統中的IDM 120AM設備及IDM MSAP155-24設備的各種業務可以在同一個網管中進行配置、管理，而每臺設備的工作狀態及故障均能夠及時上報至地調中心網管，既方便了指揮調度中心調度人員對網絡內每一臺設備在線實時監控，也為網絡故障的排除提供了有力依據，有效節約維護人員的維護時間。

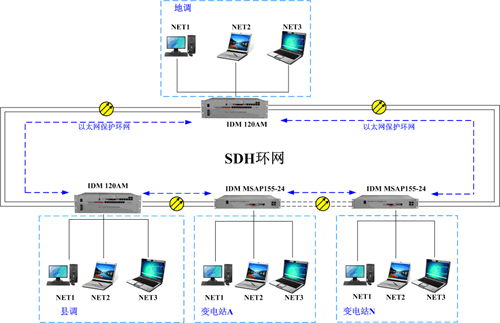

圖2-2 電力環網以太網環網保護示意圖

上圖所示方案除了具有傳統SDH環網特點外在以太網傳輸方面具有以下特點：

Ø         以太網隔離：IDM 120AM設備及IDM MSAP155-24設備均可以向用戶提供4個以太網接口（NET1~NET4），NET1、NET2與NET3、NET4之間實現了物理隔離，而NET1與NET2之間，NET3與NET4之間既可以實現交換，也可以通過劃分VLAN的方式實現兩個端口間的VLAN隔離。

Ø         以太網環網保護：設備的四個以太網接口通過內部以太網線路組成了兩個以太網保護環網，整個環網上的以太網設備可以實現交換功能，完美地解決了SDH設備在以太網方面只能實現點對點通信的局限性。

Ø         以太網帶寬：兩個以太網環構成的保護環網有效保證了以太網的傳輸帶寬，突破了傳統的以太網傳輸設備共享以太網對帶寬的限制。

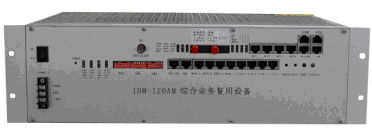

圖3-1 IDM 120AM綜合業務交叉復用設備實物圖

IDM-120AM綜合業務交叉復用設備是我公司推出的新一代基于SDH技術的產品， 設備由SDH單元和PCM單元組成。

Ø         SDH單元：提供2組STM-1光接口，4個以太網接口，2個V.35數據接口，支持SDH環網、鏈網，提供支路1+1通道保護功能；

Ø         PCM單元：提供語音業務和數據業務。

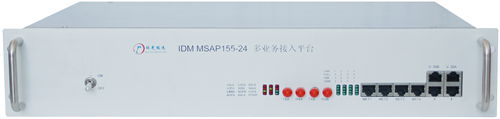

IDM MSAP155-24多業務接入平臺是我公司根據市場需求而推出的新一代基于SDH技術的產品，集多業務接入、SDH傳輸、PDH光接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求，提供更可靠的通信保護。IDM MSAP155-24可直接對應遠端PDH光端機、光貓和多業務光端機等，適應各種網絡拓?fù)浣Y(jié)構。
