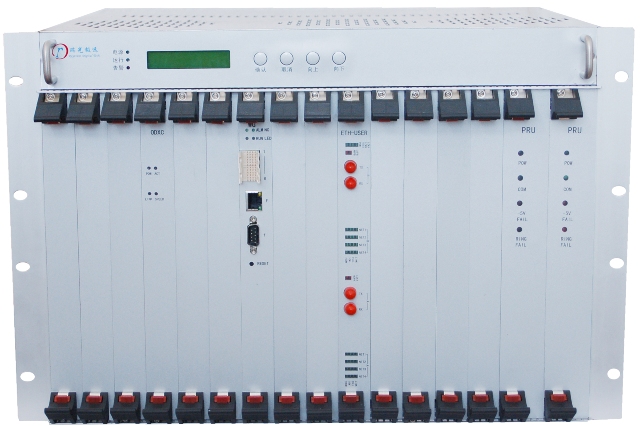

IDM MSAP-G3CP是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH技術的多業務光傳輸接入設備，集成傳輸、PBX/IP-PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。

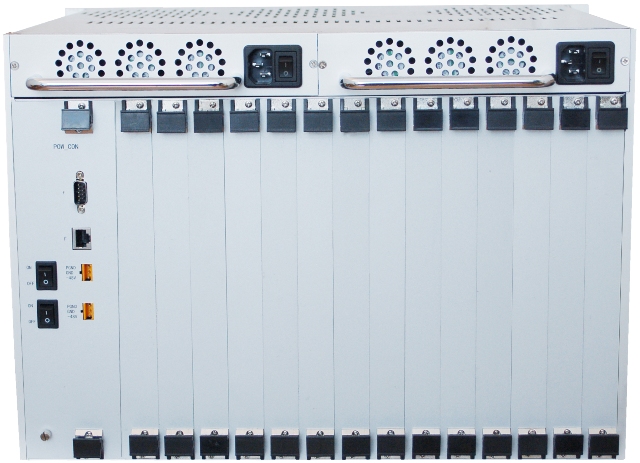

□  機箱結構采用（6+1）U、插盤式設計；提供16個前插盤和12個后插盤槽位；
□  在設備中融合SDH傳輸設備、PBX語音交換、以太網全光交換、視音頻指揮調度技術；
□  關鍵功能模塊提供互備份功能：VC12交叉盤、64K交叉盤、電源盤;
□  提供TDM接口業務間的2016×2016 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
□  靈活的系統設計，同一設備可配置成TM，ADM或MADM方式;
□  提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡;



最大業務接口提供能力

◆  STM-4接口：20個
◆  STM-1接口：38個
◆  PDH光接口：44個
◆  E1接口：378個
◆   EOS/EOP  FE接口：76個；每個FE接口最大帶寬為50個VC12;
◆   EOS GE接口：18個；每個GE接口最大帶寬為63個VC12;
◆  FXS/FXO/磁石接口：240個
◆  EM24接口：128個
◆  V24接口：240個
◆  數字中繼接口：8*N個（N≤8）
◆  FE（光口）：88個
◆   GE（光口）：110個
◆  視頻接口：88個
◆  支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；
◆  標準機型無中繼傳輸距離為40公里超過此傳輸距離可以進行定制；
◆  提供基于DCC、E1、N*64K的以太網管理通道；能夠在在自成系統或跨越SDH環網是，對MSAP-G3CP設備進行可靠的管理和監控；使用TCP/IP通信協議；
◆  提供F（100Base-T）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；
◆  提供SNMP簡單網絡管理協議；
◆  提供2路設備告警輸出接口；
◆   支持設備軟件的在線升級功能；
◆  提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；
◆  MSAP-G3CP的SDH/MSTP等光傳輸業務，可以插入全業務到中心交叉盤的STM-4匯聚盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。當然PDH盤和光貓盤也可以插在這些盤位上。
◆  MSAP-G3CP的IP接入業務擁有多種接入方式。
基于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式下，每組以太網接口支持遠端可以接入63個單E1網橋，或4個16E1網橋（其中一個工作在15E1狀態）；在EOS模式下，每組最大支持63個方向的EOS以太網業務接入；
◆   基于EOS的 G3-2GE盤；提供2組千兆以太網業務的接入，每組提供1光、1電GE接口；帶寬為N*VC12（N≤63）；
◆  MSAP-G3CP可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令，同時也支持SIP軟交換信令。
◆  MSAP-G3CP可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務。
◆  MSAP-G3CP可以插入視音頻可視化指揮調度盤，提供基于E1或IP傳輸通道的圖像調度通信。
◆  基于以太網的全光交換接入。


典型應用

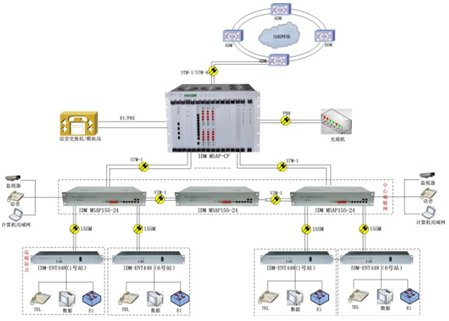

   IDM MSAP-G3CP和其他型號的MSAP設備組成星型網絡。MSAP-CP作為中心端，匯聚遠端單位的業務。可以實現語音、數據、視頻、E1、數據等多種業務的匯聚傳輸。星型網絡適合于遠端節點較多且較分散的網絡，具有匯聚功能強、網絡穩定的優點。
